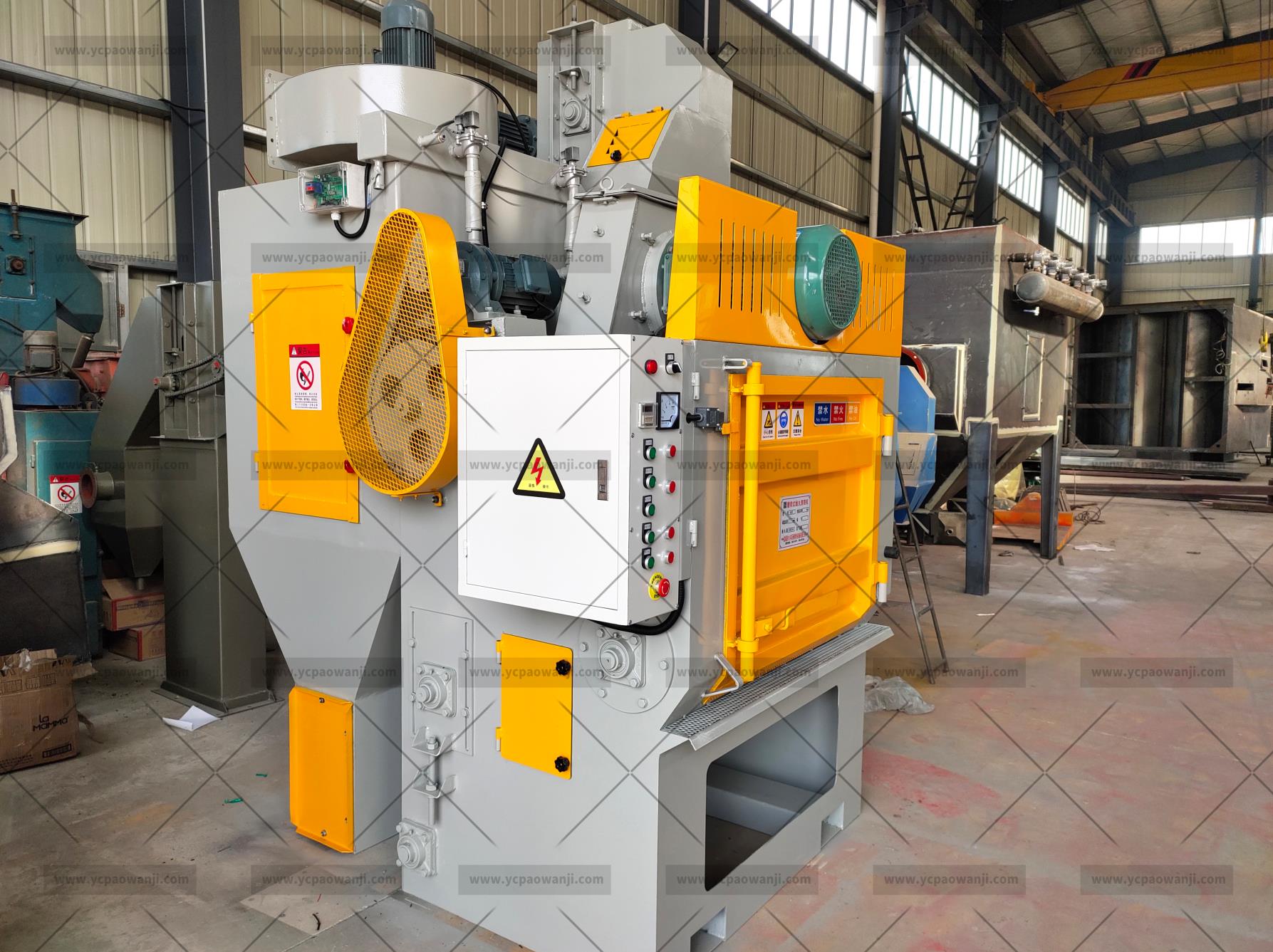

履帶式拋丸清理機主要適用于各種五金工具中、小型鑄件、鍛件的表面處理、除銹以及拋丸強化工藝。履帶式拋丸清理機適用于不同的生產規模，既可以單機使用，也可以多臺聯用。與連續輸送器等配套組成生產清理流水線。是大中型清理工部的理想清理設備。
Q32系列履帶式拋丸機包含：Q326履帶式拋丸機.Q3210履帶式拋丸機.Q3220履帶式拋丸機多種規格，根據清理設備的大小來進行定型。
履帶式拋丸機是根據用戶要求設計的一種新型專用拋丸清理設備，用于鑄件及鍛件、小型圓簧、軸承等工件的清理強化。本設備拋丸量更大，密封性更好，清理效果、生產效率及除塵效果有了較大的提高，室體使用軋制Mn13室體護板，單班生產使用壽命可達10年。通過拋丸清理強化，不但可以去除工件表面的銹蝕、氧化皮、鑄造后的型砂等，還可以降低工件的內應力，提高工件的抗疲勞強度。本機可單機使用也可配線使用，具有較高的清理效率.
1、?拋丸器
本機選用了Q034型皮帶傳動形式的拋丸器，電機與拋丸器安裝成一個整體，結構緊湊，占用面積小，同軸性強，工作性能穩定，彈丸流經進丸管后進入高速旋轉的分丸輪，又從分丸輪窗口甩出，流經集中在定向套窗口定向飛出，由高速旋轉的葉片承接并加速，最后從葉片端部甩出，去打擊與清除工件表面的粘著物。
本拋丸器的特點是由單葉輪小圓盤、葉片、葉輪組成。故而轉動慣量小，易于啟動與停車，降低了維修工作量與生產成本。
葉片裝拆迅速：因本拋丸器的葉片是從葉輪中心插入的，在葉輪旋轉的過程中靠離心力的作用固定葉片，所以不需要任何裝夾工具。拆卸葉片時，只需輕擊葉片外端便可容易的將葉片從葉輪中心卸下。拆卸8片葉片，只需5——10分鐘并且能同時檢查分丸輪及定向套的磨塤情況。
本拋丸器葉片、分丸輪、定向套采用瑞士GF.DISA公司生產工藝，高鉻耐磨材料精鑄而成，使葉片重量誤差控制在5克以內，大大降低了拋丸運行的噪音，延長了易塤件的壽命，外觀美觀、結構精致、制造維修方便，噪音低。
2、螺旋輸送器
由螺旋葉片、主軸、兩端帶座球軸承及傳動皮帶輪組成，采用小直徑小節距高轉速形式，為的是與提升機同軸同速，以便提升。
3、斗式提升機
它是由上、下皮帶輪，裝有料斗的皮帶，上部傳動軸，上部漲緊調節裝置及罩殼組成，其功能是將底部丸砂混合物用料斗撓到提升機頂部靠離心力甩落至上部分離器的進料管道，為此需要一定的皮帶線速
在清理室中加入規定數量的工件后，機器啟動，工件被滾筒帶動，開始翻轉，同時拋丸器高速拋出彈丸形成扇形束，均勻的打擊在工件表面上，從而達到清理的目的，拋出的彈丸及砂粒經橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離，粉塵由風機吸送到除塵器中，經除塵器排除，可定期清除積塵箱中落入的灰塵。廢砂由廢料管流出，用戶可回收利用。丸砂混合物由回丸管回收進入室體，待分離器分離后再用，干凈的彈丸由電磁鐵供丸閘門進入拋丸器拋打工件。
| 型號 | 最大清理重量 | 單件最大重量 | 拋丸量（kg/min） | 端盤直徑 | 整機功率 | 通風量(m3/h) |
| Q324 | 100 | 10 | 100 | 400 | 7 | 2000 |
| Q326 | 200 | 15 | 200 | 600 | 13 | 2500 |
| Q3210 | 600 | 30 | 600 | 1000 | 25.05 | 3500 |
| Q3212 | 1000 | 30 | 1000 | 1200 | 31.65 | 4000 |
| 可根據用戶的需要選裝設備配置，自動上料裝置、卸料裝置等 | ||||||
